Mikrokontroler ATMega 8535

Mikrokontroler ATMega 8535

AVR termasuk kedalam jenis mikrokontroler RISC (Reduced Instruction Set Computing) 8 bit. Berbeda dengan mikrokontroler keluarga MCS-51 yang berteknologi CISC (Complex Instruction Set Computing). Pada mikrokontroler dengan teknologi RISC semua instruksi dikemas dalam kode 16 bit (16 bits words) dan sebagian besar instruksi dieksekusi dalam 1 clock, sedangkan pada teknologi CISC seperti yang diterapkan pada mikrokontroler MCS-51, untuk menjalankan sebuah instruksi dibutuhkan waktu sebanyak 12 siklus clock.

AVR atau sebuah kependekan dari Alf and Vegard’s Risc Processor merupakan chip mikrokontroler yang diproduksi oleh Atmel, yang secara umum dapat dikelompokkan ke dalam 4 kelas :

* ATtiny
* ATMega
* AT90Sxx
* AT86RFxx

Perbedaan yang terdapat pada masing-masing kelas adalah kapasitas memori, peripheral, dan fungsinya. Dalam hal arsitektur maupun instruksinya, hampir idak ada perbedaan sama sekali. Dalam hal ini ATMEGA8535 dapat beroperasi pada kecepatan maksimal 16MHz serta memiliki 6 pilihan mode sleep untuk menghemat penggunaan daya listrik.

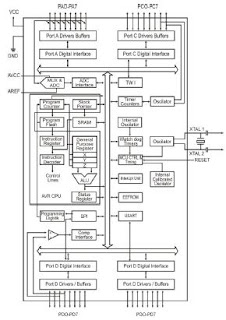

Arsitektur ATMEGA8535

(gambar arsitektur ATMEGA8535)

Secara garis besar, arsitektur mikrokontroler ATMEGA8535 terdiri dari :

* 32 saluran I/O (Port A, Port B, Port C, dan Port D)
* 10 bit 8 Channel ADC (Analog to Digital Converter)
* 4 channel PWM
* 6 Sleep Modes : Idle, ADC Noise Reduction, Power-save, Power-down, Standby and Extended Standby
* 3 buah timer/counter
* Analog comparator
* Watchdog timer dengan osilator internal
* 512 byte SRAM
* 512 byte EEPROM
* 8 kb Flash memory dengan kemampuan Read While Write
* Unit interupsi (internal & eksternal)
* Port antarmuka SPI8535 “memory map”
* Port USART untuk komunikasi serial dengan kecepatan maksimal 2,5Mbps
* 4.5 sampai 5.5V operation, 0 sampai 16MHz

Konfigurasi pin ATMEGA8535

(gambar IC plus pin-pinnya)

* VCC = pin masukan catu daya
* GND = pin ground
* Port A (PA0 – PA7) = pin I/O (bidirectional), pin ADC
* Port B (PB0 – PB7) = pin I/O (bidirectional), pin timer/counter, analog comparator, SPI
* Port C (PC0 – PC7) = pin I/O (bidirectional), TWI, analog comparator, Timer Oscilator
* Port D (PD0 – PD7) = pin I/O (bidirectional), analog comparator, interupsi eksternal, USART
* RESET = pin untuk me-reset mikrokontroler
* XTAL1 & XTAL2 = pin untuk clock eksternal
* AVCC = pin input tegangan ADC
* AREF = pin input tegangan referensi ADC

Mikrokontroler adalah suatu keping IC dimana terdapat mikroprosesor dan memori program (ROM) serta memori serbaguna (RAM), bahkan ada beberapa jenis mikrokontroler yang memiliki fasilitas ADC, PLL, EEPROM dalam satu kemasan. Penggunaan mikrokontroler dalam bidang kontrol sangat luas dan populer.

Ada beberapa vendor yang membuat mikrokontroler diantaranya Intel, Microchip, Winbond, Atmel, Philips, Xemics dan lain - lain. Dari beberapa vendor tersebut, yang paling populer digunakan adalah mikrokontroler buatan Atmel. Mikrokontroler AVR (Alf and Vegard’s Risc prosesor) memiliki arsitektur RISC 8 bit, di mana semua instruksi dikemas dalam kode 16-bit (16-bits word) dan sebagian besar instruksi dieksekusi dalam 1 (satu) siklus clock, berbeda dengan instruksi MCS 51 yang membutuhkan 12 siklus clock. Tentu saja itu terjadi karena kedua jenis mikrokontroler tersebut memiliki arsitektur yang berbeda. AVR berteknologi RISC (Reduced Instruction Set Computing), sedangkan seri MCS 51 berteknologi CISC (Complex Instruction Set Computing). Secara umum, AVR dapat dikelompokkan menjadi 4 kelas, yaitu keluarga ATtiny, keluarga AT90Sxx, keluarga ATMega dan AT86RFxx. Pada dasarnya yang membedakan masing – masing kelas adalah memori, peripheral, dan fungsinya. Dari segi arsitektur dan instruksi yang digunakan, mereka bisa dikatakan hampir sama. Oleh karena itu, dipergunakan salah satu AVR produk Atmel, yaitu ATMega8535. Selain mudah didapatkan dan lebih murah ATMega8535 juga memiliki fasilitas yang lengkap. Untuk tipe AVR ada 3 jenis yaitu AT Tiny, AVR klasik, AT Mega. Perbedaannya hanya pada fasilitas dan I/O yang tersedia serta fasilitas lain seperti ADC,EEPROM dan lain sebagainya. Salah satu contohnya adalah AT Mega 8535. Memiliki teknologi RISC dengan kecepatan maksimal 16 MHz membuat ATMega8535 lebih cepat bila dibandingkan dengan varian MCS 51. Dengan fasilitas yang lengkap tersebut menjadikan ATMega8535 sebagai mikrokontroler yang powerfull. Adapun blok diagramnya adalah sebagai berikut. Gambar 2.1 Blok Diagram ATMega8535 (www.atmel.com) Dari gambar tersebut dapat dilihat bahwa ATMega8535 memiliki bagian sebagai berikut: 1. Saluran I/O sebanyak 32 buah, yaitu Port A, Port B, Port C, dan Port D. 2. ADC 10 bit sebanyak 8 saluran. 3. Tiga buah Timer/Counter dengan kemampuan pembandingan. 4. CPU yang terdiri atas 32 buah register. 5. Watchdog Timer dengan osilator internal. 6. SRAM sebesar 512 byte. 7. Memori Flash sebesar 8 kb dengan kemampuan Read While Write. 8. Unit interupsi internal dan eksternal. 9. Port antarmuka SPI. 10. EEPROM sebesar 512 byte yang dapat diprogram saat operasi. 11. Antarmuka komparator analog. 12. Port USART untuk komunikasi serial. Fitur ATMega8535 Kapabilitas detail dari ATMega8535 adalah sebagai berikut: 1. System mikroprosesor 8 bit berbasis RISC dengan kecepatan maksimal 16 Mhz. 2. Kapabilitas memory flash 8KB,SRAM sebesar 512 byte,dan EEPROM (Electrically Erasable Programmable Read Only Memory) sebesar 512 byte. 3. ADC internal dengan fidelitas 10 bit sebanyak 8 channel. 4. Portal komunikasi serial (USART) dengan kecepatan maksimal 2,5 Mbps. 5. Enam pilihan mode sleep menghemat penggunaan daya listrik. Konfigurasi Pin ATMega8535 Konfigurasi pin ATMega8535 bisa dilihat pada gambar .Dari gambar tersebut dapat dijelaskan secara fungsional konfigurasi pin ATMega8535 sebagai berikut: 1. VCC merupakan pin yang berfungsi sebagai pin masukan catu daya. 2. GND merupakan pin ground. 3. Port A (PA0..PA7) merupakan pin I/O dua arah dan pin masukan ADC. 4. Port B (PB0..PB7) merupakan pin I/O dua arah dan pin fungsi khusus, yaitu Timer/Counter,komparator analog,dan SPI. 5. Port C (PC0..PC7) merupakan pin I/O dua arah dan pin fungsi khusus, yaitu TWI,komparator analog dan Timer Oscillator. 6. Port D (PD0..PD7) merupakan pin I/O dua arah dan pin fungsi khusus, yaitu komparator analog,interupsi eksternal,dan komunikasi serial. 7. RESET merupakan pin yang digunakan untuk me-reset mikrokontroler. 8. XTAL1 dan XTAL2 merupakan pin masukan clock ekstenal. 9. AVCC merupakan pin masukan tegangan untuk ADC. 10. AREF merupakan pin masukan tegangan referensi ADC. Untuk memprogram mikrokontroler dapat menggunakan bahasa assembler atau bahasa tingkat tinggi yaitu bahasa C. Bahasa yang digunakan memiliki keunggulan tersendiri, untuk bahasa assembler dapat diminimalisasi penggunaan memori program sedangkan dengan bahasa C menawarkan kecepatan dalam pembuatan program. Untuk bahasa assembler dapat ditulis dengan menggunakan text editor setelah itu dapat dikompilasi dengan tool tertentu misalnya asm51 untuk MCS51 dan AVR Studio untuk AVR.
